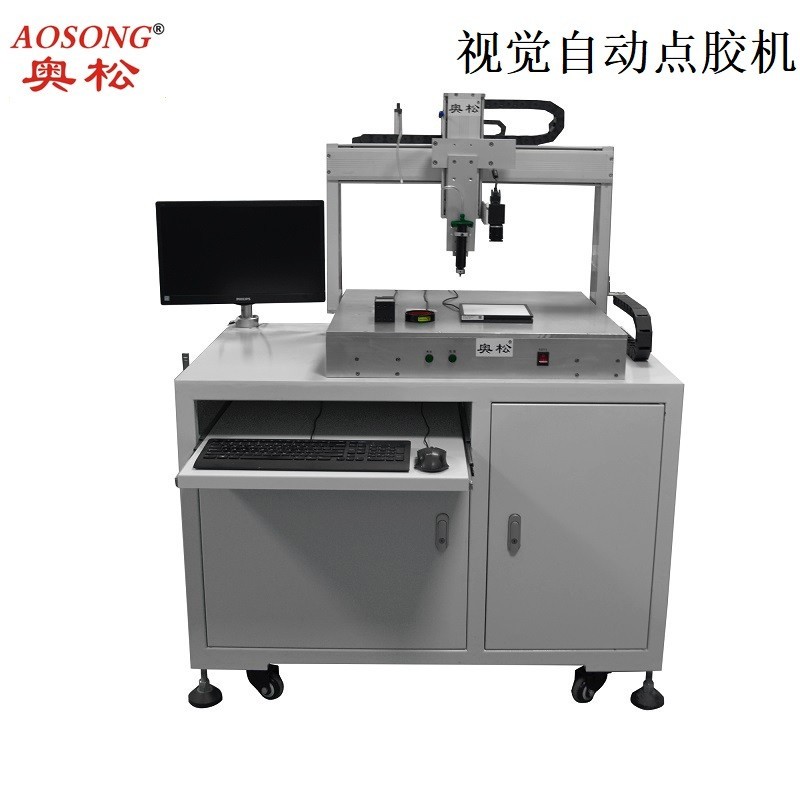

立式视觉点胶机
| 设备名称 | 桌面式视觉点胶机 | 在线式视觉点胶机 | 落地式四轴视觉点胶机 |
| 设备型号 | AS-331-CCD | AS-431-CCD | AS-541R-CCD |
| 运动系统 | |||
| XY速度 | Max:500mm/s | ||
| 传动方式 | 伺服马达/滚珠丝杆/步进马达 | ||
| Z速度 | Max:300mm/s | ||
| XYZ重复精度 | 士0.02mm | ||
| R轴 | 无 | 无 | 有 |
| 点胶视觉定位系统 | |||
| 视觉 | 德国高清数字擬像头(CCD) | ||
| 光源 | LED红/蓝/白光源 | ||
| 点胶区域 | |||
| 最大点胶区域 | X300*Y300mm | X400*Y300mm | X500*Y400mm |
| 最大点胶高度 | Z100mm | ||
| R轴旋转角度 | 360︒ | ||
| 平台系统 | |||
| 桌面/离线 | 桌面 | ||
| 平台数量 | 标配1个 | ||
| 平台规格 | 300*300m | 400*300 | 500*400mm |
| 平台載重重量 | Max: 15Kg | ||
| XY轴负载 | 8kg | ||
| Z轴负载 | 2Kg | ||
| R轴负载 | 1Kg | ||
| 控制系统 | |||
| 计算机 | 工控机,液晶显示器,健盘及鼠标 | ||
| 运行系统 | Windows XP | ||
| 控制软件 | 奥松视觉点胶系统 | ||
| 流体部分 | |||
| 供料方式 | 压力胶桶(可选） | ||
| 300CC胶筒(可选) | |||
| 5cc/10cc/30CC/50cc针筒 | |||
| 出胶速度 | 0.001-100g/s | ||
| 点胶阀 | 喷胶阀(可选) | ||
| 回吸阀(可选) | |||
| 螺杆阀(可选) | |||
| 顶针阀(可选) | |||
| 针头 (可选) | |||
| 选配功能 | |||
| 激光测高仪 | 光纤式/光电式 | ||
| 平台加热系统 | 温度常温一160℃可调 | ||
| CAD导入功能 | DGW/DXF格式 | ||
| 真空吸附平台 | 非标定制 | ||
| 工厂要求 | |||
| 功率要求 | AC220V, 50/60Hz, 2Kw | ||
| 气圧要求 | 0.5-0.7Mpa, 0.1m3/h | ||
| 机器体积 | L630*W505*H630mm | L780*W600*H650mm | L1200*W1200*H1500mm |
